• 模組設計適合各種應用,自由的增加或減少使用者數量.
• 可容納9個模組及電源變壓器或電池藉由PRO22ENC1, PRO22ENC2, PRO22ENC5(無電池)外殼
• 使用者可以編輯繼電器設定特定的控制需求
• 使用者可以編輯警報系統,使其可以靈活的運用及控制
• RS-485可以連接所有的模組
• 數字轉換器技術提供了數字濾波和輸入調節
• 專用機櫃防拆和電源監視器輸入
• 支援選項：常開,常閉；監督,非監督線路。
• 支持多種讀寫器技術，包括韋根，磁條，感應，以及鍵盤。

• 系統在離線的模式下使用者仍可設定設備代碼的登入,鎖定.和解鎖.
• 支援多種讀寫器和門禁卡的格式,提供最靈活度和安全性的選擇
• 使用方式包括鎖定,解鎖,pass word,卡片,卡片和PIN碼,僅使用PIN碼.
• 主機藉由10/100以太網或RS-232（均為標準)管道通信
• 警報模式類型：常開, 常關；不監控,監控(使用指定EOL),符合UL294及CUL認證要求。
• 支援 16個 I/O及任何使用者模組可任意連接到 PRO3200IC , RS485.每個連接點最遠距離可達4000英呎(1,250公尺) .
• 支援超過50,000 張卡及transactions.

規       格



	PRO 3200 Series Single Reader Moudle (PRO22R1)	PRO 3200 Series Sixteen Alarm Input MOdule (PRO 32IN)
模組規格
端口	單讀卡器 - 12 VDC   ,50 mA ； clock / data  或  data 0 / data 1	雙讀卡器 - 12 VDC   ,50 mA ； clock / data  或  data 0 / data 1
鍵盤	鍵盤及卡片多管道輸入
線材支援	單線 / 雙線 雙色LED
蜂鳴器	支持單線LED控制
警報輸入	2管理單位- 普通警報輸入使用程式迴路	8管理單位- 普通警報輸入使用程式迴路(當使用PRO22ENC1, PRO22ENC2 和 PRO22ENC5只有有6管理單位可正常輸入)
警報輸入	1個專用竄改針測警報	2個專用警報-竄改針測及電力耗損
output relays	1個普通用途輸出繼電器 ,C型，5 A 28 VDC	2個普通用途輸出繼電器,C型，5 A 28 VDC
output relays	1個普通用途輸出 ,C型，1 A 28 VDC	4個普通用途輸出繼電器,,C型，2 A 28 VDC(,使用PRO22ENC1, PRO22ENC2 和 PRO22ENC5時,僅 2 輸出繼電器有效)
安裝	平舖式設計有效使用PRO22ENC4	N/A
警報輸入性能
輸入	輸入可能分配到門的相關工作或普通工作
迴路類型	迴路類型-正常打開/關閉,無監督,有監督(使用標準1k或客製化end-of-line 200-10k)
線路調節	程式控制感應及保持時間
輸出控制性能
輸出	輸入可能分配到門的相關工作或普通工作
繼電器等級	5A繼電器等級 ：感應負載及門鎖裝置
配置	標準配置(供電啟動)或故障安全
脈衝時間	1 - 32,400秒 , 1 - 255 door relay
RS485	RS485
標準速度	38.4kbps



	PRO3200 Series Sixteen Relay Output Module (PRO32OUT)	PRO 3200 Series Sixteen Alarm Input Module (PRO32IN)
模組規格
警報輸入	雙專用警報輸入-竄改針測及電力耗損(tile-mounted only)
警報輸入	N/A	16個可編程電路類型通用輸入
輸出繼電器	12個 通用輸出繼電器,來自 C, 2A 30 VDC	2個通用輸出,來自 C ,2A 30 VDC(使用PRO22ENC1, PRO22ENC2 和 PRO22ENC5時,僅 1 輸出繼電器有效)
輸出控制性能
輸出	總共16 - 繼電器輸出的精簡版安裝配置（12“機架式），可用於一般用途的I / O	兩個繼電器輸出可用於一般用途的I / O
乾電路邏輯	2A 繼電器的額定處理乾電路邏輯	全部雙繼電器的額定處理乾電路邏輯
脈衝時間	1 - 32,400 秒
配置	可配置為標準（電力啟動）或故障安全（去電啟動）	N/A
警報輸入性能
輸入	N/A	總共16個輸入可以被分配給門禁相關的功能或通用的I / O
迴路類型	N/A	電路類型 - 常開，常閉，不監督，監督（使用正確的EOL）
線路調節	N/A	線路調節 - 可編程的靈敏度和保持時間
通訊功能
測試	RS485端子, 4,000 ft (1,250m) total bus length prt port
速度	38.4Kbps



優       點

• 反潛支持 - 自由通行證，並免除標誌，進入最後一個區域，進入最後的讀者和時間/上次訪問日期。
• 模塊化的硬體架構，提供了靈活性和擴展能力
• 符合ADA規範,進而擴充門時間,每次選擇使用者
• 可擴展的架構可確保最佳的服務表現與無縫的升級途徑，以適應未來的改變
• 大型局部控制器數據庫允許訪問控制決定要由實時控制器，而不需要與服務器進行通信製成。
• 四種狀態的警報輸入電路 - 常開，常閉，不監督，監督
• 可選擇機櫃式和平舖式
• 警報調節功能可編程靈敏度和保持時間
• 可選擇辨識狀態包括卡及密碼，卡或密碼，只有卡或只有密碼
• 允許自動切換 110V 及 220V 的電源
• 系統離線的模式下每個reader可以制定代碼的更改及使用,鎖定,和安全性(完全權限)
• 支持多種讀寫器和卡格式提供最大的靈活性

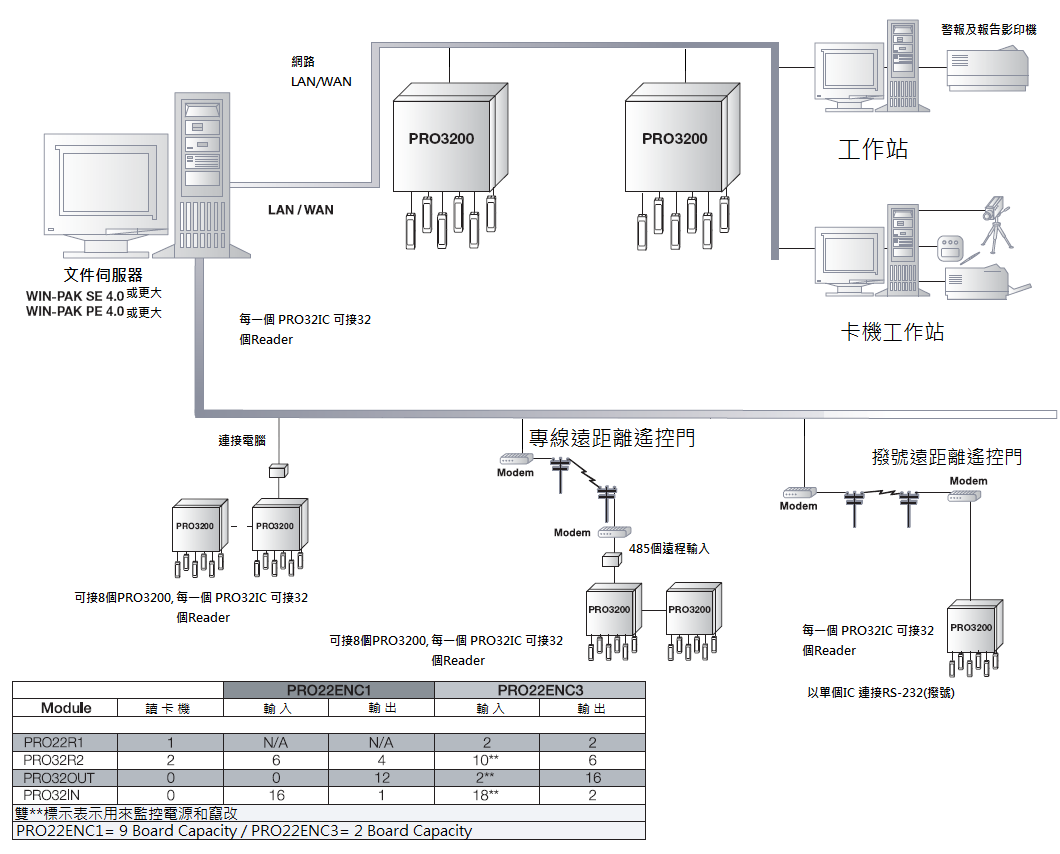

PRO3200 配置
